    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 6

    TBR-10

    GRAVITY UNLOADING ROLLER CONVEYOR

    Gravity feed telescopic roller conveyor is a simple arrangement of several sections of gravity roller tracks.It is the most economic helpful solution for loading and unloading goods in warehouses.This gravity conveyor is a development of the highly successful telescopic mounted on a large robust box section chassis with an adjustable platform which suits most tailboard heights. Fully welded steel construction giving stability & strength. Low inertia 50mm dia PVC rollers set at 75mm centers allows transportation small & large parcels. Smooth transfer between decks is achieved by a series of 25mm dia steel rollers within a transfer slider section. Intended for off-loading only without the need of a loading dock, the telescopic can be used in conjunction with other conveyor from our extensive range to reach all areas of the warehouse.

    PRODUCT PARAMETERS

    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 7

    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 8

    Technical Parameters

    Main Roller

    Φ50mm, Transfer Roller:Φ25mm galvanized steel rollers

    Open Length

    13500mm,Close Length:4700mm,Declined Section Length:3000mm

    Effective Width

    600mm

    Loading Height in Vehicle

    250-930mm

    Discharge Height outside Vehicle

    1450-1750mm

    Overall Length in Vehicle

    10m

    SHOW DETAILS

    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 9
    With four screw jacks to adjust height
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 10

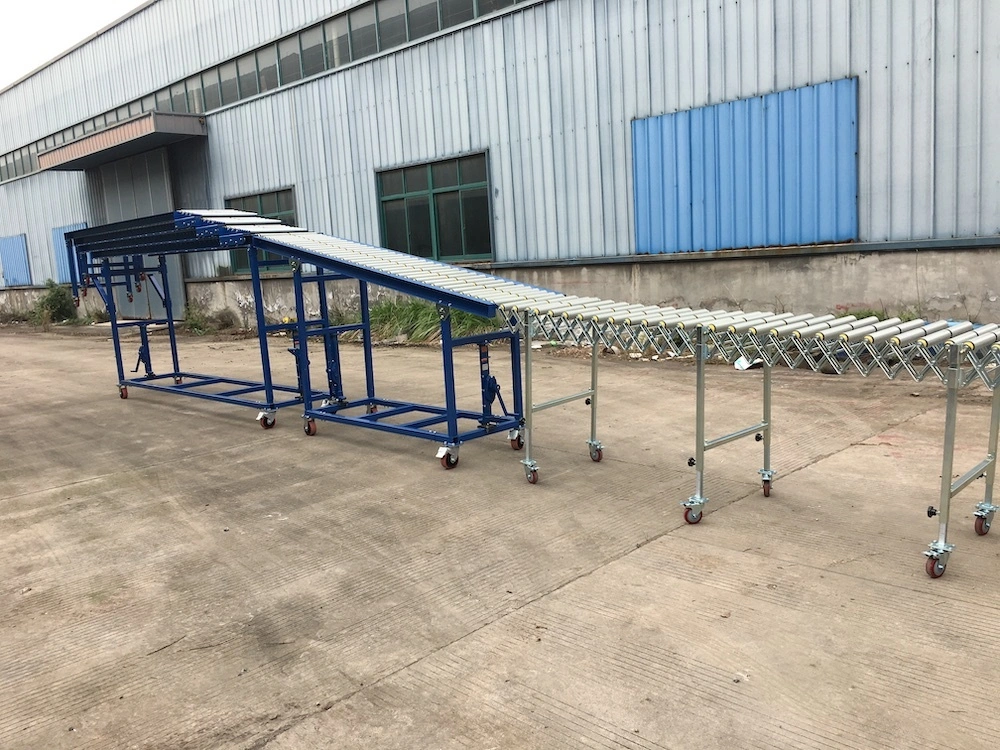

    Extra 6m Flexible Double PVC Roller Conveyor to make the cartons transfer longer and closer to the warehouse.
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 11
    The declined section is independently height adjustable by means of a screw jack allowing correct gravity fall.

    Application 1

    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 12
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 13
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 14
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 15
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 16

    Application 2​​​​​​​

    Telescopic roller conveyor is perfect to unload cartons,boxes from containers. Just a simble struture consist of steel frames and rollers. No need power. Easy to maintenence.

    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 17
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 18
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 19
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 20
    Robust Extendible Gravity Conveyor for Unloading Container Vehicles of all sizes 21
